باختصار
تعطي المراسي الكيميائية الأربع نتيجة التصميم نفسها في هذه الحالة. تجتاز الأربع التحقق الحاكم نفسه: انهيار حافة الخرسانة في القص مع مخروط الخرسانة في الشد. الفروق بين المنتجات الأربعة صغيرة ولا تغيّر النتيجة. مسافة الحافة والخرسانة هما ما يحسم النتيجة، لذا فإن المرساة الأفضل هنا هي التي تتفوق في التوافر والتكلفة.
في هذه الصفحة
- ما المراسي التي قورنت، وعلى أي أساس؟
- ما الوصلة التي استُخدمت للمقارنة؟
- ماذا تقول تقييمات ETA عن كل مرساة؟
- أي مرساة أداؤها أفضل عند عمق تثبيت 200 مم؟
- كيف تُقارن المراسي من حيث العمر التشغيلي ودرجة الحرارة؟
- متى يمكن أن تكون مرساة مختلفة هي الخيار الأفضل؟
- إذن أي مرساة كيميائية أفضل؟
- كيف تقرر أي مرساة كيميائية أفضل لمشروعك
- كيف تساعد SHM360
- المصادر
أي مرساة كيميائية أفضل: Akalm أم Fischer أم Hilti أم Index؟ للإجابة عن ذلك، يطبّق هذا الدليل التحقق نفسه وفق EN 1992-4 على أربعة أنواع من المراسي الإيبوكسية الملصقة المستخدمة لتثبيت صفيحة قاعدة فولاذية في الخرسانة، ويقارن كل نمط انهيار على حدة للتمييز بين النتائج التي تعتمد على المرساة وتلك التي تحكمها الخرسانة وهندسة الوصلة. بعد قراءته ينبغي أن تستطيع أن تحدد، لوصلة من هذا النوع، ما إذا كان اختيار المرساة قرار تصميم أم قرار شراء.
ما المراسي التي قورنت، وعلى أي أساس؟
المنتجات. أربعة أنظمة مراسي إيبوكسية ملصقة بمقاس M20، أُخذت بياناتها من تقييماتها الفنية الأوروبية:
| المنتج | ETA المرساة |
|---|---|
| Akalm AIT-VMK-RE 585 | ETA-26/0126 |
| Fischer FIS EM Plus | ETA-17/0979 |
| Hilti HIT-RE 500 V4 | ETA-20/0541 |
| Index MOPUR3 | ETA-17/0659 |
طريقة التصميم. EN 1992-4:2018، تحميل ساكن. تُعتبر صفيحة القاعدة صلبة: انحناء الصفيحة ومسار القص من العمود إلى الصفيحة ليسا جزءًا من التحقق. الزلازل والحريق والكلال خارج النطاق.

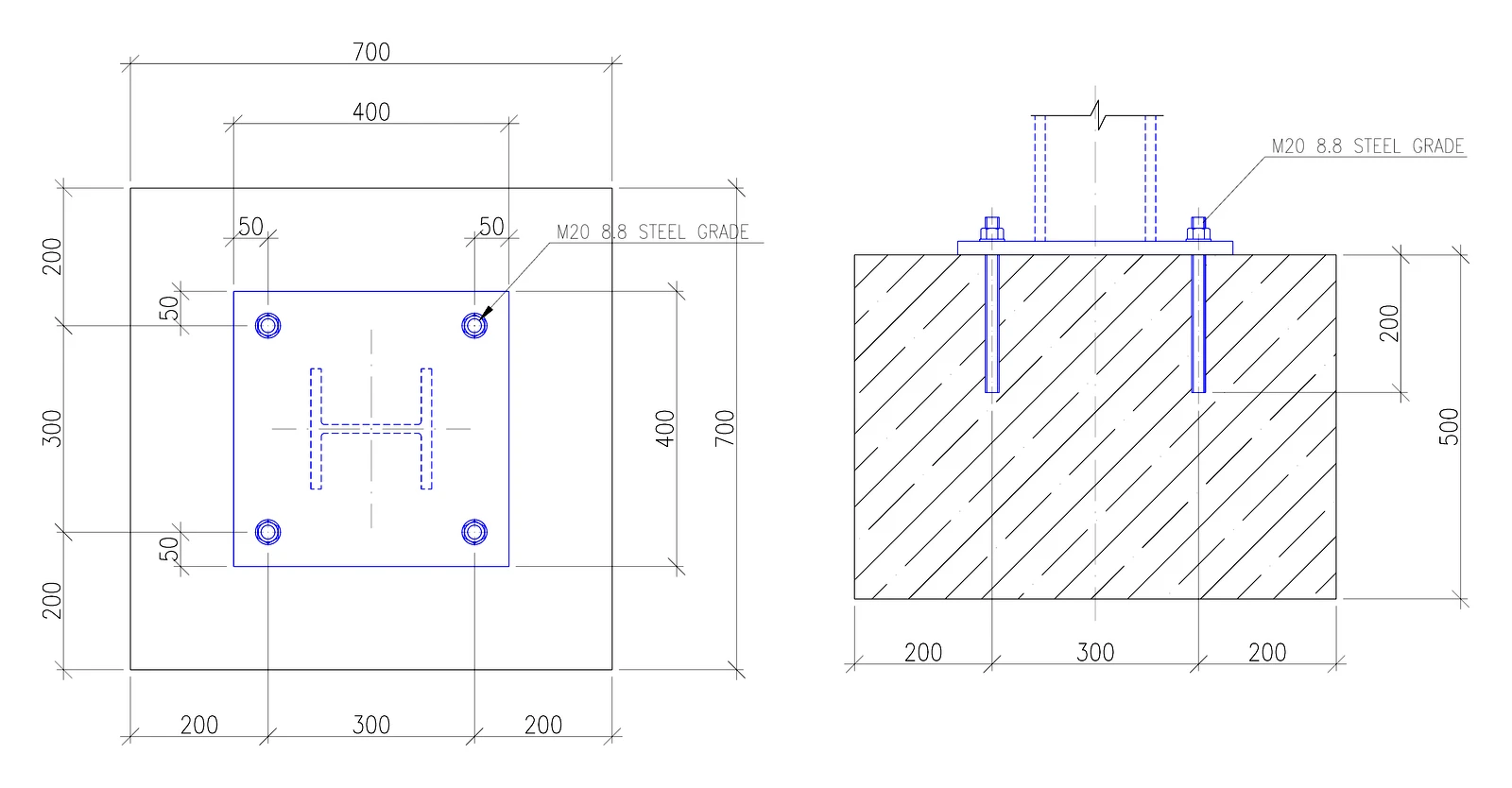

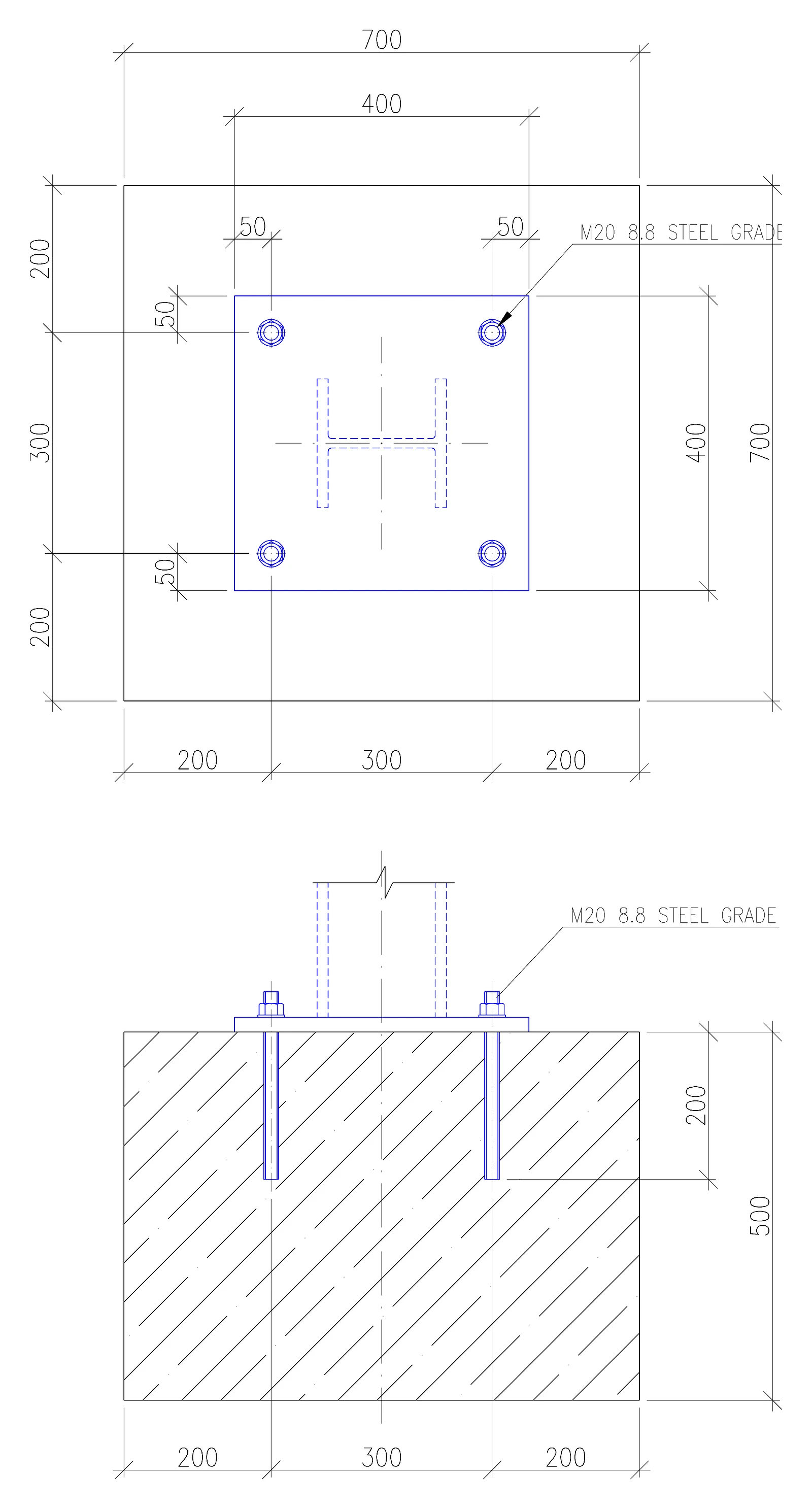

ما الوصلة التي استُخدمت للمقارنة؟
| المدخل | القيمة |
|---|---|
| صفيحة القاعدة | 400 × 400 × 20 مم، بدون فجوة تحت الصفيحة |
| المراسي | 4 × قضيب ملولب M20، درجة 8.8 |
| عمق التثبيت الفعّال hef | 200 مم |
| مسافة الحافة c | 200 مم إلى الحواف الأربع |
| سماكة العنصر h | 500 مم |
| الخرسانة | C30/37، غير متشققة |
| العمر التشغيلي | 50 سنة |
| درجة حرارة الخدمة | 40 °م قصيرة الأمد / 24 °م طويلة الأمد |
| أحمال التصميم (ULS) | NEd = 80 kN شد؛ VEd = 30 kN قص |
ماذا تقول تقييمات ETA عن كل مرساة؟
M20، خرسانة غير متشققة. المصدر: تقييمات ETA الأربعة.
| المعامل | Akalm AIT-VMK-RE 585 | Fischer FIS EM Plus | Hilti HIT-RE 500 V4 | Index MOPUR3 |
|---|---|---|---|---|
| τRk,ucr، القيمة الأساسية (N/mm²) | 16.0 | 16.7 | 16.0 | 12.0 |
| smin / cmin (مم) | 90 / 55 | 85 / 55 | 90 / 55 | 50 / 50 |
في هذه الوصلة يمكن أن تكون المرساة الكيميائية أفضل أو أسوأ أساسًا عبر كمية واحدة: مقاومة التماسك المميزة τRk، التي يستخدمها EN 1992-4 في نمط الانهيار المشترك للانسحاب والخرسانة (البند 7.2.1.6). كما تحدد ETA الحد الأدنى للتباعد ومسافة الحافة وسماكة العنصر ومعاملات الانشطار، وهذا ما يجعل الانشطار يختلف قليلًا بين المنتجات. وهذا يفسر معظم ما يلي.
أي مرساة أداؤها أفضل عند عمق تثبيت 200 مم؟
مقاومة التصميم لكل تحقق، بوحدة kN، لمجموعة المراسي؛ قيم انهيار الفولاذ لكل مرساة على حدة. نسبة الاستغلال هي حمل التصميم مقسومًا على مقاومة التصميم للتحقق الحاكم؛ والقيمة الأقل من 1.00 تجتاز. محسوبة وفق EN 1992-4:2018.
| التحقق | Akalm | Fischer | Hilti | Index |
|---|---|---|---|---|
| انهيار الفولاذ، شد | 130.7 | 130.7 | 130.7 | 130.7 |
| انهيار الانسحاب والخرسانة المشترك | 286.4 | 294.9 | 275.1 | 171.5 |
| انهيار مخروط الخرسانة | 189.4 | 189.4 | 189.4 | 189.4 |
| انهيار الانشطار | 302.2 | 302.2 | 305.5 | 305.5 |
| نسبة الاستغلال، شد | 0.42 | 0.42 | 0.42 | 0.47 |
| انهيار الفولاذ، قص | 78.4 | 78.4 | 78.4 | 78.4 |
| انهيار الخرسانة بالنزع (pry-out) | 378.8 | 378.8 | 378.8 | 342.9 |
| انهيار حافة الخرسانة | 49.1 | 49.1 | 49.1 | 49.1 |
| نسبة الاستغلال، قص | 0.61 | 0.61 | 0.61 | 0.61 |
| نسبة الاستغلال، مركّبة | 0.75 | 0.75 | 0.75 | 0.80 |
ما يُظهره الجدول. تعطي المراسي الكيميائية الأربع نتيجة التصميم نفسها في هذه الحالة. التحقق الحاسم هو تفاعل انهيار حافة الخرسانة في القص مع انهيار مخروط الخرسانة في الشد (EN 1992-4، 7.2.3)، وهو متطابق تقريبًا لجميع المنتجات.
كيف تُقارن المراسي من حيث العمر التشغيلي ودرجة الحرارة؟
| Akalm | Fischer | Hilti | Index | |
|---|---|---|---|---|
| الأعمار التشغيلية (ETA) | 50 / 100 سنة | 50 / 100 / 120 سنة | 50 / 100 / 120 سنة | 50 / 100 سنة |
| نطاق الحرارة (ETA) | 80 / 50 °م | 72 / 50 °م | 75 / 55 °م | 70 / 50 °م |
بالنسبة إلى Fischer وHilti، يُقيَّم العمر التشغيلي 120 سنة في تقييمات ETA منفصلة (ETA-25/1097 وETA-25/0752).
متى يمكن أن تكون مرساة مختلفة هي الخيار الأفضل؟
- الخرسانة المتشققة. افترضت هذه المقارنة خرسانة غير متشققة. في الخرسانة المتشققة تختلف قيم التماسك في ETA أكثر بين المنتجات الأربعة (τRk,cr من 7.0 إلى 10.4 N/mm² عند C30/37) ويمكن أن تتغير الإجابة.
- الحمل المستدام. لم يُفترض أي حمل مستدام. مع وجود مكوّن حمل مستدام، يُطبَّق معامل ETA ψ⁰sus (من 0.72 إلى 1.00 عبر المنتجات الأربعة) ويفرّق بين المنتجات.
- مسافات حافة أخرى. مسافة الحافة 200 مم هي ما يثبّت هذه النتيجة. مسافة حافة أو تباعد أو مقاس مرساة مختلف يغيّر النمط الحاكم وقد يغيّر الترتيب.
إذن أي مرساة كيميائية أفضل؟
تجتاز المراسي الأربع التحقق الحاكم نفسه. لثلاث منها التصميم متطابق في كل رقم حاسم؛ والرابعة تجتاز بنسبة استغلال أعلى قليلًا لأن قيمة التماسك الأدنى في ETA الخاصة بها تجعل التماسك أكبر نمط شد، لكن الوصلة تظل محكومة بمسافة الحافة والخرسانة.
كيف تقرر أي مرساة كيميائية أفضل لمشروعك
- للمراسي الملصقة، تحقق من نمط الشد الحاكم قبل مقارنة المراسي: إذا كان مخروط الخرسانة أو الانشطار، فالراتنج ليس متغيّر تصميم.
- مقاومة التماسك ليست رتيبة مع hef عندما تكون الحواف قريبة. الأعمق ليس أقوى تلقائيًا.
- قارن المراسي عند نطاق حرارة ETA نفسه، وحالة الثقب نفسها، والعمر التشغيلي نفسه.
- أعد المقارنة كلما تغيّرت حالة الخرسانة أو نوع الحمل أو مسافة الحافة. حالة واحدة ناجحة ليست ترتيبًا عامًا.
كيف تساعد SHM360
AnchorDesign360™ هي أداة SHM360 للوصلات المُركّبة لاحقًا في الخرسانة القائمة. تعمل في ثلاث خطوات: صمّم، قارن، اختر.
- صمّم. نمذج الوصلة وتحقق منها وفق الوثيقة الصحيحة: مراسي ألواح القاعدة وفق EN 1992-4، والتثبيت الطرفي ووصلات التراكب لقضبان التسليح المُركّبة لاحقًا وفق EN 1992-1-1 مع EOTA TR 023، والتثبيت الطرفي والوصلات المقاومة للعزوم وفق EOTA TR 069 حيث يكون المنتج مقيَّمًا له. ويستخدم كل فحص بيانات ETA الخاصة بالمنتج نفسه.
- قارن. نفّذ التصميم نفسه على ملاط الإيبوكسي وإستر الفينيل من شركات مصنعة مختلفة، وشاهد جنبًا إلى جنب أي المنتجات تصلح لحالتك وكيف يكون أداؤها.
- اختر. اختر المنتج المناسب للعمل، مع أساس التصميم الذي يقف وراء الاختيار.
المصادر
- ETA-26/0126، Akalm AIT-VMK-RE 585 — صدر في 16 فبراير 2026
- ETA-17/0979، Fischer FIS EM Plus — صدر في 12 فبراير 2026
- ETA-20/0541، Hilti HIT-RE 500 V4 — صدر في 10 سبتمبر 2025
- ETA-17/0659، Index MOPUR3 — صدر في 22 سبتمبر 2021
- EN 1992-4:2018، Eurocode 2 — تصميم المنشآت الخرسانية — الجزء 4: تصميم التثبيتات للاستخدام في الخرسانة
الأسئلة الشائعة
أي مرساة كيميائية أفضل: Akalm أم Fischer أم Hilti أم Index؟
لصفيحة القاعدة في هذا الدليل، لا توجد مرساة أفضل بطريقة تغيّر التصميم. تجتاز الأربع التحقق الحاكم نفسه. الفروق بينها صغيرة ولا تغيّر النتيجة. يمكن أن يُبنى الاختيار على التوافر والتكلفة.
متى يكون لاختيار المرساة الكيميائية أهمية؟
عندما يحكم التماسك: عمق تثبيت كبير بعيدًا عن الحواف، أو خرسانة متشققة، أو أحمال مستدامة. هناك تختلف قيم التماسك في ETA أكثر ويجب إعادة المقارنة لتلك الحالة.
ما الذي يجعل مرساة كيميائية أفضل من أخرى في التصميم؟
أساسًا مقاومة التماسك المميزة τRk في ETA الخاصة بها، المستخدمة في تحقق الانسحاب والخرسانة المشترك (EN 1992-4، البند 7.2.1.6). كما تحدد ETA الحد الأدنى للتباعد ومسافة الحافة وسماكة العنصر ومعاملات الانشطار.
هذه المقالة معلومات فنية عامة وليست استشارة لمشروع بعينه. مواصفات المشروع والمعايير المعمول بها والمهندس المسؤول هي المرجع.
